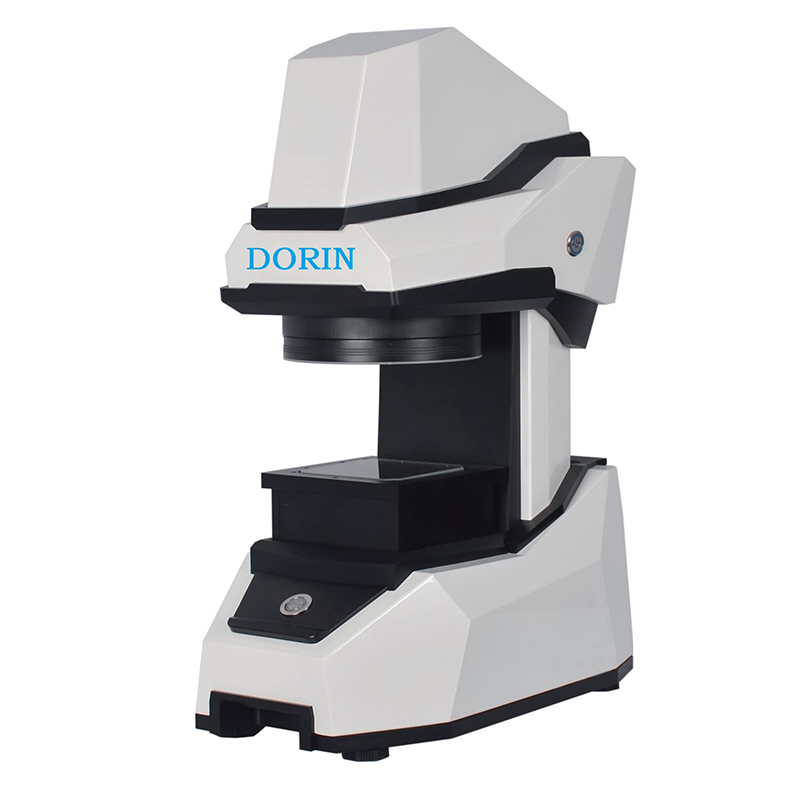

DRQ-100一鍵式測量儀

一、產品簡介

DRQ-100系列一鍵式測量儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。儀器可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，只需觸摸啟動鍵，真正實現一鍵式快速精準測量。

二、產品優勢

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。
DRQ-100系列一鍵式測量儀將解決傳統測量儀器在檢測方面的難題，其優勢為：
● 自動匹配
同一品類產品一次編程， 永久保存， 測量時自動匹配；
● 自動測量
可與機械手臂進行配合， 實現全自動測量；
● 校準簡單
僅需一個功能校準鍵， 多角度、全方位、全視野校準， 保證測量精度；
● 使用簡單
人性化、智能化的軟件設計， 無需用戶過多的操作， 易學、易用、易上手；
● 測量功能
點、線、圓、圓弧、角度、點線距離、線線距離、圓圓距離等二維尺寸測量；
● 數據自動保存
測量的結果自動保存到電腦， 包括測量日期， 產品的批號等信息；
● 輪廓掃描
快速掃描輪廓，并導出DXF文件。

三、技術規格

yle="width:134px;height:17px;"> 型號	yle="width:233px;height:17px;"> DRQ-190F(全固定)	yle="width:236px;height:17px;"> DEQ-190C(平臺升降)
yle="width:134px;height:38px;"> Z軸移動范圍	yle="width:233px;height:38px;"> -	yle="width:236px;height:38px;"> 60
yle="width:134px;height:16px;"> 量程	yle="width:233px;height:16px;"> 190*126	yle="width:236px;height:16px;"> 190*126
yle="width:134px;height:24px;"> 外部尺寸	yle="width:470px;height:24px;"> 800×750×1850
yle="width:134px;height:22px;"> 重量	yle="width:470px;height:22px;"> 295
yle="width:134px;height:21px;"> 承重	yle="width:470px;height:21px;"> 5
yle="width:134px;height:14px;"> 圖像傳感器	yle="width:470px;height:14px;"> 2000萬像素工業相機
yle="width:134px;height:11px;"> 鏡頭	yle="width:470px;height:11px;"> 雙遠心光學鏡頭
yle="width:134px;"> 測量精度（μm）	yle="width:470px;"> ±(3+L/50)  *以標準塊為被測產品
yle="width:134px;height:32px;"> 最小顯示單位	yle="width:470px;height:32px;"> 0.001
yle="width:134px;height:23px;"> 景深	yle="width:470px;height:23px;"> 20
yle="width:134px;height:31px;"> Z軸工作距離	yle="width:470px;height:31px;"> 400
yle="width:134px;height:72px;"> 光源	yle="width:470px;height:72px;"> 1000級程控光源。 輪廓光：平行光源 (可選表面光：外接同軸光 輪廓光：遠心平行光源）
yle="width:134px;"> 圖像處理	yle="width:470px;"> IVT先進圖像分析方法，256灰度等級，10:1亞像素處理技術
yle="width:134px;"> 軟件	yle="width:470px;"> 快速影像測量軟件V1.0
yle="width:134px;"> 工作環境	yle="width:470px;"> 溫度：22℃±2℃ 濕度：30～80%
	yle="width:470px;"> 振動：＜0.002mm/s，＜15Hz
yle="width:134px;height:41px;"> 電源	yle="width:470px;height:41px;"> 220V/50Hz

四、配置清單

yle="width:57px;height:34px;"> 序號	yle="width:219px;height:34px;"> 名稱	yle="width:162px;height:34px;"> 數量	yle="width:199px;height:34px;"> 備注
yle="width:57px;height:82px;"> 1	yle="width:219px;height:82px;"> DRQ-190系列一鍵式測量儀機身	yle="width:162px;height:82px;"> 1臺 DRQ-190F/DRQ-190C	yle="width:199px;height:82px;"> 含機臺底座、工作臺、立柱、外形鈑金等
yle="width:57px;height:34px;"> 2	yle="width:219px;height:34px;"> 電源適配器	yle="width:162px;height:34px;"> 1個	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 3	yle="width:219px;height:34px;"> 漏電保護	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 4	yle="width:219px;height:34px;"> 遠心鏡頭	yle="width:162px;height:34px;"> 1個	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 5	yle="width:219px;height:34px;"> 工業相機	yle="width:162px;height:34px;"> 1個	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 6	yle="width:219px;height:34px;"> 光源控制器	yle="width:162px;height:34px;"> 1個	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 7	yle="width:219px;height:34px;"> 平行光源	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 8	yle="width:219px;height:34px;"> 相機線、串口線	yle="width:162px;height:34px;"> 各1條	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 9	yle="width:219px;height:34px;"> 校正片	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 10	yle="width:219px;height:34px;"> 品牌計算機	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 含主機、23寸顯示器、鍵鼠套裝
yle="width:57px;height:34px;"> 11	yle="width:219px;height:34px;"> 快速影像測量軟件V1.0	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 含加密鎖
yle="width:57px;height:34px;"> 12	yle="width:219px;height:34px;"> 軟件說明書（電子版）	yle="width:162px;height:34px;"> 1份	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 13	yle="width:219px;height:34px;"> 合格證、保修卡	yle="width:162px;height:34px;"> 各1份	yle="width:199px;height:34px;"> 標配
yle="width:57px;height:34px;"> 14	yle="width:219px;height:34px;"> 運動控制器及電機	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> DRQ-190C標配
yle="width:57px;height:34px;"> 15	yle="width:219px;height:34px;"> 同軸光源	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 選配
yle="width:57px;height:34px;"> 16	yle="width:219px;height:34px;"> 遠心平行光源	yle="width:162px;height:34px;"> 1套	yle="width:199px;height:34px;"> 選配

1、 交貨
1）交貨期：合同生效后30個工作日內。
2）交貨地點：免費快遞到買方指定的交貨地點。
2、 安裝與培訓
1）我公司負責在用戶現場對設備行進安裝和調試。
2）在設備安裝調試時，對買方技術人員進行理論、實際操作及維修等方面的培訓。
3、 驗收
1）驗收標準：以合同及技術協議為準。
2）驗收項目：核對配置及規格，應符合合同技術協議及產品說明書的要求。
3）驗收合格后，雙方簽定《產品驗收報告》。
4）產品外觀以實物為準。


六、售后服務

1、 設備質保期
1）驗收合格雙方簽定《產品驗收報告》后12個月內；
2）在質保期內發生的故障，該故障部分的質保期自修復之日起順延。
2、 售后服務內容
1）質保期內：實行“三包”，用戶所購設備各部件發生非人為故障，我司免費更換同種品牌不低于原價位、規格、型號的部件。
2）質保期后：我司提供持續的優惠服務和技術支持，設備出現故障需要修理時，所換零件按成本價收取。軟件免費升級，硬件優惠升級。
3）排故響應時間：我司接到報障信息后將在2小時內回應，通過電話、傳真及郵件的方式指導買方排除故障；若故障仍不能排除，將在72小時內上門調試維修排故或用戶將儀器發回本公司維修。
