產品名稱 | 換氣式老化試驗箱 |
產品型號 | T1000G3U |

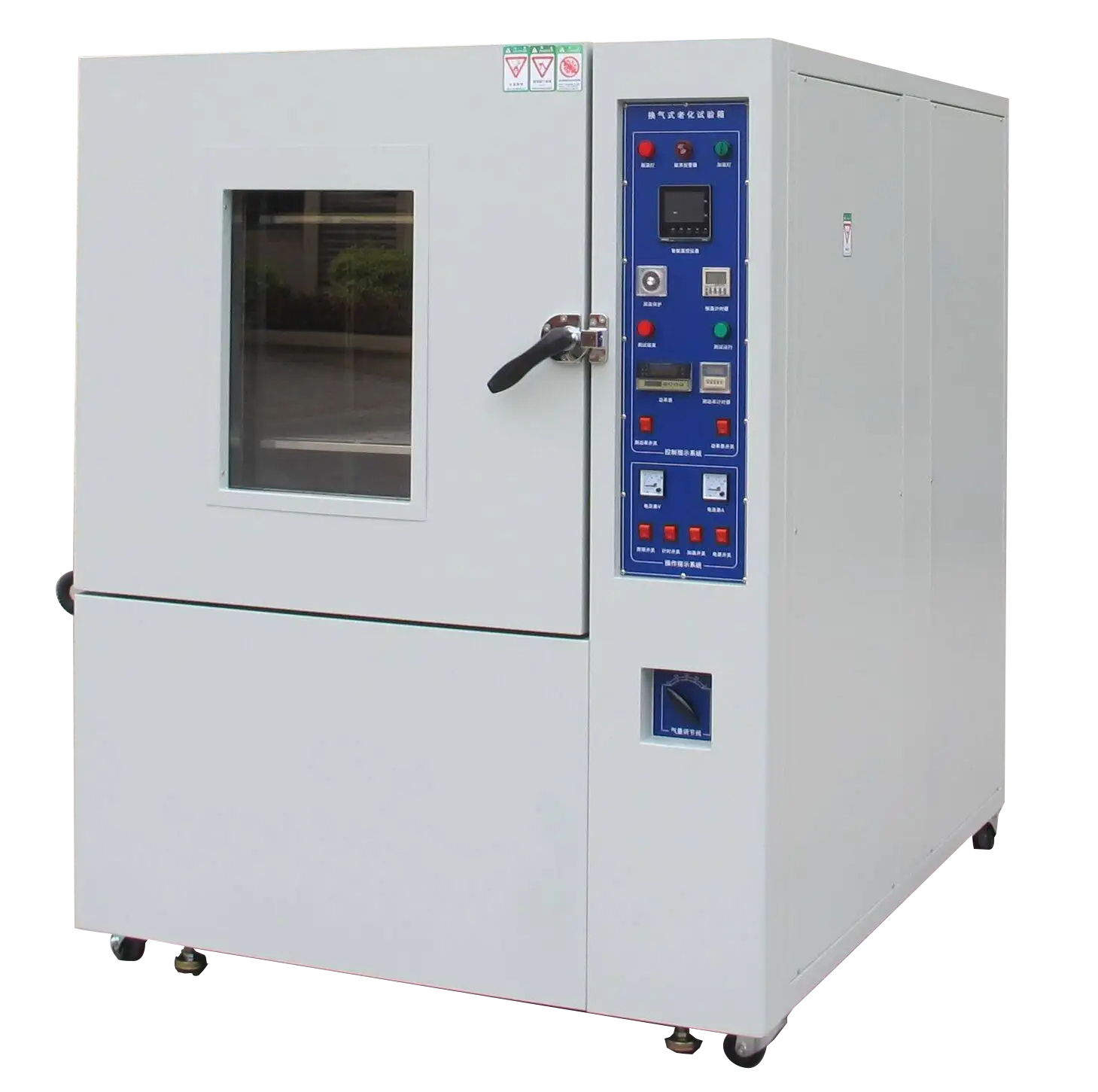

產品圖片 |
圖片供參考,以實際機臺為準 |
1 試樣限制 | 1) 易燃、易爆、易揮發性物質試樣的試驗或儲存 2) 腐蝕性物質試樣的試驗或儲存 3) 生物試樣的試驗或儲存 4) 強電磁發射源試樣的試驗或儲存 5) 放射性物質試樣的試驗或儲存 6) 劇毒物質試樣的試驗或儲存 7) 試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存 |
2 容積、尺寸 |
2.1 標稱內容積 | 1.0 m3 |
2.2 內箱尺寸 | 寬1000 *高1000 *深1000 mm |
3 性能 |
3.1 測試環境條件 | 1) 環境溫度+5℃~+35℃ 2) 相對濕度≤85%RH 3) 試驗箱內無試樣(另有說明除外) |
3.2 測試方法 | 滿足JBIT7444-94 與GB/T3512-2001的相關要求 |
3.3 溫度控制范圍 | RT+10~250℃,空載 |
3.4 溫度變化速率 | ≥1.0℃/min(常壓,內部不發熱,全程平均) |
3.5 溫度分辨率 | 0.01℃ |
3.6 溫度波動度 | ≤±0.5℃ @ ≤ 150 ℃ |
3.7 溫度偏差 | ≤±2.0℃ @ ≤ 150 ℃ |
3.8 溫度均勻度 | ≤±2.0℃ @ ≤ 100 ℃ |
3.9 空氣換氣次數 | 1~100次/h |
3.10 換氣時間 | 1min~99h(s/m/h可調) |
3.11 時間設定范圍 | 0~9999h(s/m/h可調) |
3.12 轉盤轉速 | 1~10r/min(s/m可調)順時360度旋轉 |
3.13 轉盤 | φ800mm不銹鋼轉架 |
3.14 置物隔層 | 2層,配網板2塊 |
3.15 | |
3.16 滿足試驗方法 | 1) JBIT7444-94 高溫試驗 2) GB/T3512-2001 高溫試驗 3) GB/T2423.2-2008(IEC60068-2-2:2007)試驗Bb:高溫 4) GJB 150.3A-2009 高溫試驗 |
3.17 工作噪音 | 1) ≤69dB(A) 2) 離設備正面1m、高度1.2m處測得的數據(自由空間中) |
4 結構特征 |
4.1 結構方式 | 整機一體式結構 |
4.2 保溫圍護結構 | 1) 外壁:雙面鍍鋅冷軋鋼板,表面噴塑處理 2) 外部結構加強件:雙面鍍鋅冷軋鋼板、表面噴塑處理 3) 內壁:SUS201不銹鋼板 4) 內部結構加強件:SUS201不銹鋼 5) 絕熱材料:耐高溫巖棉(A1級防火等級) 6) 底板:SUS201不銹鋼,承重≥ 100kg/㎡ |
4.3 空氣調節通道 | 1) 風機、加熱器、過熱保護器 2) 干球溫度傳感器 |
4.4 試驗箱門 | 1) 單開鉸鏈門 2) 門上配觀察窗 |
4.5 觀察窗 | 1) 4片3層鋼化玻璃,抽真空充氬氣(惰性氣體) 2) 窗口尺寸:300*300 mm |
4.6 引線孔 | 1) φ100mm測試引線孔 2) 位于內箱中間位置 3) 左右側各1套 4) 配軟膠塞和不銹鋼孔蓋 |
4.7 照明燈 | 位于觀察窗頂部,帶防護罩,4W高效長壽LED光源 |
4.8 控制面板 | 1) 位于箱門右側,造型美觀 2) 控制器顯示屏 3) 電源按鈕、照明開關、USB接口 |
4.9 機械室 | 1) 總電源漏電斷路器 2) 設備累時器 3) RS-485 物理接口 |
4.10 配電控制柜 | 配電板、蜂鳴器、散熱風機 |
4.11 氣壓平衡裝置 | 平衡試驗箱內外的空氣壓差,避免箱體變形 |
4.12 樣品架 | 2層,承重50kg/層 |
5 空氣調節系統 |
5.1 傳熱方式 | 空氣循環強制對流傳熱 |
5.2 空氣循環裝置 | 離心風機,長軸外置電機驅動 |
5.3 空氣加熱方式 | 鎳鉻合金電熱絲式加熱器 控制方式:無觸點等周期脈沖調寬,SSR(固態繼電器) |
6 電氣控制系統 |

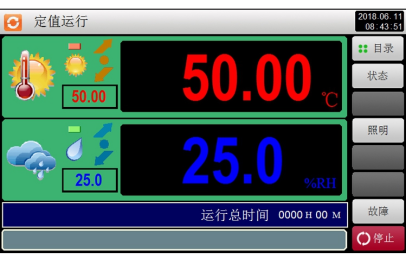

6.1 控制器界面 | |
6.2 控制器 |
|
顯示器 | 7寸屏,TFT彩色LCD顯示器 |
運行方式 | 程序方式、定值方式 |
設定方式 | 觸摸屏方式,中英文菜單 |

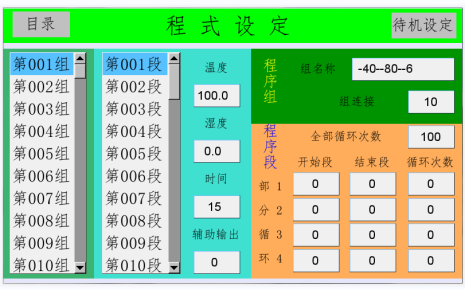

程序容量 | 1) 可編輯程序 A. 數量:最大100組 B. 步數:最大99步 C. 循環數:最大999個 2) 程序可鏈接(鏈接程序序號可選擇) 3) 程序時間可設:1 分鐘~999 小時 4) 定值時間可設:1 分鐘~9999 小時 |
 |
設定范圍 | 溫度:根據設備的溫度工作范圍調整(上限+5℃,下限-5℃) |
設定及顯示分辨率 | 1) 溫度:0.01 ℃ 2) 時間:0.1 min,1 s |
輸入 | 熱電偶(鉑電阻/電壓/電流等,根據設備需要) |
通訊接口 | 1) RJ-45以太網接口(IEEE802.3i/3u/3ab,100Mbps) 2) RS-485接口 3) RS-232接口 4) USB接口 |
接口轉換器(選購) | 1) RS-232接口:RS-485/ RS-232接口轉換器 2) GPIB接口(IEEE 488.2):RS-485/GPIB接口轉換器 |
通訊協議 | STEN通訊協議 |
RAS-2003集中監控軟件(選購) | 1) 支持接口類型: A. RJ-45以太網接口(IEEE802.3i/3u/3ab,100Mbps) B. RS-485接口 C. RS-232 接口(需配RS-485/RS-232轉換器) 2) 具有本地和遠程通訊功能,最多可同時連接16臺設備 3) 功遠程監視/設置/操作,故障報警,曲線記錄/顯示 4) 兼容系統:英文,簡體或繁體中文Windows XP、Windows 7、Windows 8(32位/64位) |
控制方式 | 1) 抗積分飽和PID 2) BTC平衡調溫控制方式 3) 冷端控制技術 4) BTHC平衡調溫調濕控制方式 |

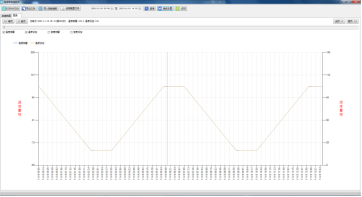

曲線記錄功能 | 1) 具有帶電池保護的RAM,可保存設備的設定值、采樣值及采樣時刻的時間;最大記錄時間為350天(當采樣周期為1.5分鐘時) 2) 控制器記錄的試驗曲線數據為: A. 2路溫度-設定溫度和實測溫度 B. 2路濕度-設定濕度和實測濕度  |
USB功能 | 1) 配U盤(容量不小于8G,不保修)一個. 2) PC機專用軟件光盤1張。 3) 通過PC機專用軟件編制試驗程序并保存到U盤,再?gòu)腢盤將試驗程序調出并存入控制器中;也可將控制器內的程序轉存到U盤,再存入PC機進行分析和管理。 4) 可將存儲在控制器內記錄的試驗曲線數據轉存到U盤上。 5) 通過PC機專用軟件直接顯示和打印試驗數據/曲線(該打印數據帶不可修改標志);或?qū)⒂涗洈?shù)據轉換為可由Microsoft Office讀取的Access數據文件。 6) 兼容系統:英文,簡體或繁體中文Windows XP、Windows 7、Windows 8(32位/64位) |
附屬功能 | 1) 故障報警及原因、處理提示功能 2) 斷電保護功能 3) 上下限溫度保護功能 4) 日歷定時功能(自動啟動及自動停止運行) 5) 自診斷功能  |
6.3 測量傳感器 | 溫度:PT100鉑電阻熱電偶 濕度:電子感應式濕度傳感器(瑞士羅卓尼克) |
6.4 其它配置 | 1) 電源線纜:五芯(三相四線+保護地線)電纜1條(約4米長) 2) 試樣電源控制端子(選購)繼電器觸點控制,AC240V、2A以內(當正常運行時,觸點閉合;當設備停機或故障時,觸點斷開) 3) 總電源漏電斷路器總電源輸入,漏電斷路及過載斷路用額定感應電流:30mA 4) 累時器(0~99999)h,不可復零 |
7 安全保護裝置 |
7.1 電源安全保護 | 1) 獨立漏電保護空氣開關 2) 總電源相序和缺相保護 3) 試驗箱接地保護 4) 獨立電源啟停按鈕開關 5) 應急急停開關 |
7.2 超溫保護 | 1) 控制器內置超溫保護程序 2) 獨立可調式超溫?cái)嚯姳Wo(hù)器 |
7.3 壓縮機保護 | 1) 壓縮機獨立溫控過熱保護裝置 2) 壓縮機過流過載保護 3) 上下限壓力保護功能 |
7.4 電機保護 | 1) 循環風機過熱保護 2) 循環風機過流過載保護 |
7.5 缺水保護 | 1) 加濕裝置缺水限位保護 2) 加濕系統缺水防干焚保護裝置 3) 冷卻塔或冷水機冷卻水供水欠壓保護(水冷機型) |
7.6 其它安全保護 | 1) 故障診斷并顯示功能 2) 三色聲光報警燈 3) 帶獨立按鈕開關的照明燈 4) 箱內外氣壓平衡裝置 |
8 機臺配置 | |
8.1 標準配置 | 1) 箱體:內箱SUS201不銹鋼板1.0mm,外箱雙面1.5mm鍍鋅冷軋鋼板噴涂,1套 2) 風道:內1.2mmSUS201不銹鋼板,1套 3) 控制柜:安裝于箱門上,1套 4) 軟體:專利號2019SR0254738,中國YUTAI,1套 5) PLC:自主研發集成式PLC控制器,中國YUTAI,1套 6) PLC模塊:自主研發集成式I/O板,中國YUTAI,1套 7) 觸摸屏:7寸,帶USB,臺灣威綸通或昆侖通泰,1套 8) 溫度傳感器:K型電熱偶,外徑3.2,美國歐米茄,2套 9) 發熱架:用于加熱升溫,220V,YUTAI,1批 10) 長軸電機:用于空氣循環,宇泰訂制,4套 11) 風輪:不銹鋼,AB向,用于空氣循環,宇泰訂制,4套 12) 漏電開關:用于漏電保護,中國正泰,1套 13) 斷路器:用于電源通斷,中國正泰,1套 14) 固態繼電器:SSR,瑞士佳樂,1套 15) 熱繼電器:用于作功元器件通斷,法國施耐德,1套 16) 交流接觸器:主3路;輔助2組,法國施耐德,1套 17) 按鈕開關:用于電源開關,紅色,日本和泉,1套 18) 按鈕開關:用于照明開關,綠色,日本和泉,1套 19) 相序保護器:AC380V,中國正泰,1套 20) 超溫保護器:0-300℃,250V,韓國彩虹,1套 21) 電纜線:用于主電源引線,中國金龍羽,1批 22) 電線:用于元器件引線,中國金龍羽,1批 |
8.2 選購配件 | 1) 吊裝裝置:設備裝卸時可采用吊裝方式 2) 延長電纜線:標配外露4m,按機臺用電功率配置 |
9 隨機資料 |
9.1 用戶手冊 | 1份,中文版 |
9.2 用戶操作指南 | 1份,中文版 |
9.3 產品合格證 | 1份 |
9.4 產品保修證 | 1份 |
10 運輸及搬入 |
10.1 運輸 | 試驗箱整體運輸 |
10.2 搬入 | 本試驗箱的箱體、部件搬運時,必須滿足下列條件: 1) 搬入過程如需通過電梯時,電梯承重需大于本設備重量 2) 電梯能通過并放置本設備 3) 搬入過程如需通過過道及門時,要求能通過本設備(如有轉彎,需加大搬運寬度尺寸)。 4) 【如若無法滿足以上條件,請用戶務必事先聲明、商談】 |
11 使用條件 | 由用戶保證下列各項條件 (使用場地、供電線路、排風管道及安裝由用戶負責或選購) |
11.1 安裝場地 | 1) 地面平整,符合GB 50209-2002規范:平整度≤5mm/2m,總的水平度極差不大于5mm 2) 通風良好,無陽光和熱源的直接影響 3) 設備周?chē)鸁o(wú)強烈振動 4) 設備周?chē)鸁o(wú)強電磁場影響 5) 設備周?chē)鸁o(wú)易燃、易爆、腐蝕性物質和粉塵 6) 場地地面承重能力:不小于本設備 7) 設備周?chē)粲胁簧儆?/font>600mm的使用及維護空間(參見安裝布局圖)
A≥600mm B≥300mm C≥設備外形寬度 D≥600mm |
11.2 環境條件 | 1) 溫度:+5℃~+35℃ 2) 相對濕度:≤85% 3) 氣壓:80kPa~106kPa |
11.3 供電條件 | 1) AC380V/50Hz 三相四線+保護地線 2) 電壓允許波動范圍:AC(380±38)V 3) 頻率允許波動范圍:(50±0.5)Hz 4) 保護地線接地電阻小于4Ω 5) TN-S方式供電或TT方式供電 6) 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關,并且此開關必須獨立供本設備使用 7) 額定功率:6.5 kw 8) 最大電流:11 A |
11.4 儲存環境 | 設備不工作時,環境溫度應保持在0℃~+ 30 ℃范圍內 |
11.5 其他 | 試驗過程中打開試驗箱門,會造成箱內的溫度波動 |
